RealityKit之创建一个AR应用

发表于 更新于 分类于 阅读次数：

使用模板创建 AR 项目

使用 Xcode创建一个 AR 项目时，直接选择Augmented Reality App模板：

接着，项目的配置选择SwiftUI和RealityKit：

项目创建好后，运行项目。注意：RealityKit构建的项目无法直接在预览或者模拟器中查看效果，需要将项目运行在 iPad 或者 iPhone的真实设备上。

默认项目运行情况如下：

初始默认的项目中，通过实现UIViewRepresentable协议来显示一个UIKit中的视图。这个协议必须要是实现两个方法makeUIView和updateUIView，前者用来构建和返回一个 UIView类型的视图；后者根据SwiftUI中的状态变量变化时来更新UIView。

RealityKit 层次结构介绍

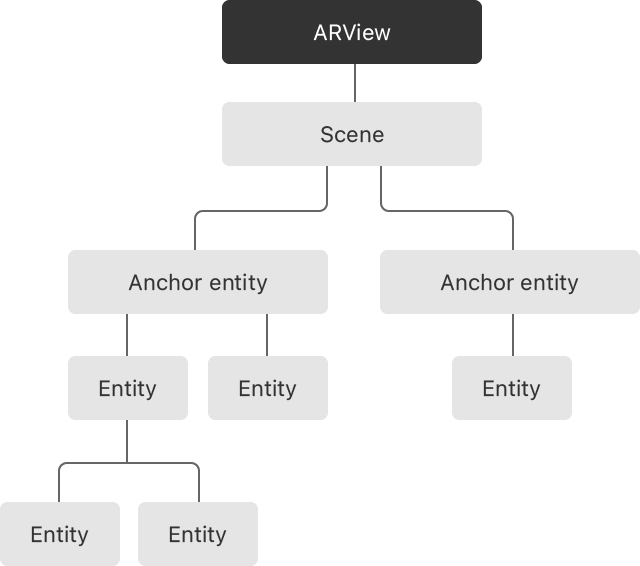

上面的图为官方文档中提供的层次结构图。

在RealityKit中，最上层是一个ARView，用来向用户展示一个渲染的 3D 图形。一个ARView都有一个单一的Scene，这是一个Entity集合的容器。在Scene上，我们可以添加一个或者多个AnchorEntity，这个实例可以让 ARView知道如何将内容显示在真实的世界中。对于每一个AnchorEntity，我们可以在上面添加多个和多层次的Entity用来构建场景内容。

现在，我们来看看初始项目中的makeUIView方法，它的实现步骤如下：

  1. 创建一个ARView实例：
1
let arView = ARView(frame: .zero)
  1. 创建一个ModelEntity的实例，并添加一些基础的材质。这里是创建了一个长宽高均为 0.1m，圆角 0.005m的正方体：
1
2
3
let mesh = MeshResource.generateBox(size: 0.1, cornerRadius: 0.005)
let material = SimpleMaterial(color: .gray, roughness: 0.15, isMetallic: true)
let model = ModelEntity(mesh: mesh, materials: [material])
  1. 创建一个AnchotEntity实例，并将上面创建ModelEntity添加到这个实例上：
1
2
let anchor = AnchorEntity(.plane(.horizontal, classification: .any, minimumBounds: SIMD2<Float>(0.2, 0.2)))
        anchor.children.append(model)
  1. 将创建的AnchorEntity实例添加到ARView的Scene上：
1
arView.scene.anchors.append(anchor)
  1. 最后就是返回ARView的实例。

场景追踪和辅助层添加

在一个 AR 的场景中，我们需要对当前的场景变化进行实时的场景追踪，例如识别到水平面后才放置 3D 对象。要想实现场景的追踪，需要用到ARKit，所以我们首先需要导入这个模块：

1
import ARKit

然后删除makeUIView中除了ARView实例创建的代码：

1
2
3
4
5
6
func makeUIView(context: Context) -> ARView {
      let arView = ARView(frame: .zero)

      // TODO: 待添加
      return arView
  }

接着就是在TODO部分实现场景追踪的代码：

1
2
3
4
let session = arView.session // 获取 ARView中的 session
let config = ARWorldTrackingConfiguration() // 世界追踪配置
config.planeDetection = [.horizontal] // 水平面追踪
session.run(config) // AR的session根据这个配置进行运行

AR 的 session 用来支持视图的渲染，它是ARSession的实例。在RealityKit中会自动创建一个默认的session来管理视图。

如果此时运行项目，它已经能够实时的追踪当前场景中的平面了，为了更加直观的看到这种追踪的效果，可以在ARView中添加一个辅助层视图。

1
2
3
4
5
6
// 辅助视图
      let coachingOverlay = ARCoachingOverlayView()
      coachingOverlay.autoresizingMask = [.flexibleWidth, .flexibleHeight]
      coachingOverlay.session = session
      coachingOverlay.goal = .horizontalPlane // 目标为水平
      arView.addSubview(coachingOverlay) // 将赋值视图作为子视图添加到 ARView 上

另外，当 AR 追踪到平面时可以让它显示特征点或者锚点：

1
arView.debugOptions = [.showFeaturePoints, .showAnchorOrigins, .showAnchorGeometry]

此时项目运行后的效果如下：

当 AR 场景中识别到水平面之后，就会显示水平面的特征点、一个锚点坐标轴锚点的几何形状。另外我们注意到AR 场景会识别到多个不同的水平面。

从 Reality Composer 中获取.usdz格式的模型

从 iPad 或者 iPhone 的 App Store 中搜索下载Reality Composer这个软件。Reality Composer可以让我们简单快速的构建、调整和模拟一个 AR 场景。

在 Xcode 15.0之前集成了这个工具，但是目前最新版的Xcode 已经移除。

除此之外，还需要下载 **Reality Converter **，它可以帮助我们在 Mac 上查看、自定义以及转换不同格式的 3D 模型。

下载链接：Creation tools for spatial apps - Augmented Reality - Apple Developer

点击放置物体对象

未完待续！！
