SceneKit基础之实现一个太阳系场景(二)

发表于 更新于 分类于 阅读次数：

在上一篇文章中，我们已经通过Scene Editor实现了场景的布局。接下来我们将通过代码的方式来给节点添加图片材质、场景背景以及切换相机的视角。

定义模型和实现切换

定义一个名为Planet的枚举用来管理节点数据：

1
2
3
4
5
6
7
8
9
10
11
12
enum Planet: String, CaseIterable {
    case mercury
    case venus
    case earth
    case mars
    case saturn

    var name:String {
        // 名字为首字母大写
        rawValue.prefix(1).capitalized + rawValue.dropFirst()
    }
}

定义一个名ViewModel的类用来管理场景中选中的节点以及节点的切换事件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
class ViewModel: NSObject,ObservableObject {
    @Published var selectedPlanet: Planet?  // 当前选中的节点

    // 当前选中的节点名称
    var title:String {
        selectedPlanet?.name ?? ""
    }

    // 选择下一个
    func selectedNextPlanet() {
        changeSelection(offset: 1)
    }

    // 选择上一个
    func selectedPreviousPlanet() {
        changeSelection(offset: -1)
    }

    // 清空选择
    func clearSelection() {
        selectedPlanet = nil
    }


    // 节点改变
    private func changeSelection(offset: Int) {
        guard let selectedPlanet = selectedPlanet, let index = Planet.allCases.firstIndex(of: selectedPlanet) else {
            selectedPlanet = Planet.allCases.first
            return
        }
        let newIndex = index + offset
        if newIndex < 0 {
            self.selectedPlanet = Planet.allCases.last
        } else if newIndex < Planet.allCases.count {
            self.selectedPlanet = Planet.allCases[newIndex]
        } else {
            self.selectedPlanet = Planet.allCases.first
        }
    }
}

回到ContentView文件中，实例化一个ViewModel的对象：

1
@ObservedObject var viewModel = ViewModel()

然后在 body部分实现界面的完全布局：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
var body: some View {
       ZStack {
           SceneView(scene: scene,
                     pointOfView:setupCamera(planet: viewModel.selectedPlanet),
                     options: [.allowsCameraControl, .autoenablesDefaultLighting])
           .background(.secondary)

           VStack {
               Spacer()
               HStack {
                   HStack {
                       HStack {
                           Button(action: {
                               viewModel.selectedPreviousPlanet()
                           }, label: {
                               Image(systemName: "arrow.backward.circle.fill")
                           })
                           Button(action: {
                               viewModel.selectedPreviousPlanet()
                           }, label: {
                               Image(systemName: "arrow.forward.circle.fill")
                           })
                       }
                       Spacer()
                       Text(viewModel.title)
                           .foregroundStyle(.black)
                       Spacer()
                       // 不为空时显示清除按钮
                       if viewModel.selectedPlanet != nil {
                           Button(action: {
                               viewModel.clearSelection()
                           }, label: {
                               Image(systemName: "xmark.circle.fill")
                           })
                       }
                   }
               }
               .padding(8)
               .background(.white)
               .clipShape(RoundedRectangle(cornerRadius: 14))
               .padding(20)
           }

       }
       .ignoresSafeArea(.all)
   }

在上面的代码中，SceneView多了一个pointOfView参数，它是一个SCNNode类型，它表示的是当前场景渲染时的视角点。我们可以通过切换视角点来切换当前场景中可见的内容。setupCamera函数的实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// 根据选中的节点，改变相机的视点
   func setupCamera(planet: Planet?) -> SCNNode? {
       // 获取场景中的相机节点
       let cameraNode = scene?.rootNode.childNode(withName: "camera", recursively: false)

       if let planet = planet,  let planetNode = scene?.rootNode.childNode(withName: planet.rawValue, recursively: false) {
           let constraint = SCNLookAtConstraint(target: planetNode)
           cameraNode?.constraints = [constraint]
           let globalPosition = planetNode.convertPosition(SCNVector3(50, 10, 0), to: nil)
           let move = SCNAction.move(to: globalPosition, duration: 1.0)
           cameraNode?.runAction(move)
       }
       return cameraNode
   }

它的实现如下：

  1. 根据节点名camera获取相机节点cameraNode；
  2. 根据传进来的planet的rawValue获取当前选中的节点planetNode；
  3. 然后设置cameraNode的constraints；
  4. 给cameraNode添加一个移动的action；
  5. 然后新的相机节点cameraNode作为场景的pointOfView。

给星球节点添加图片材质

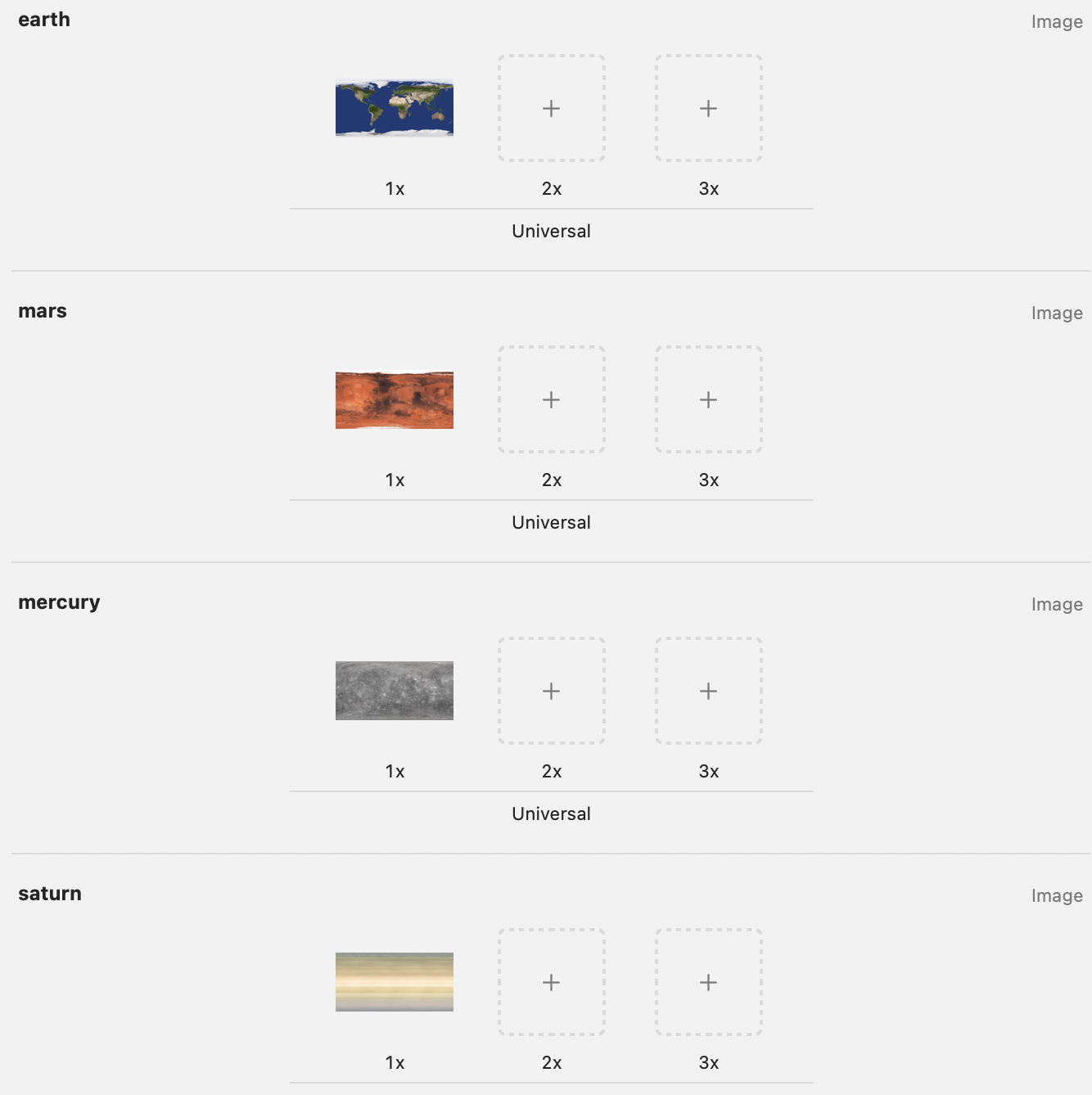

将准备好的星球图片素材拖入到Assets素材文件夹下：

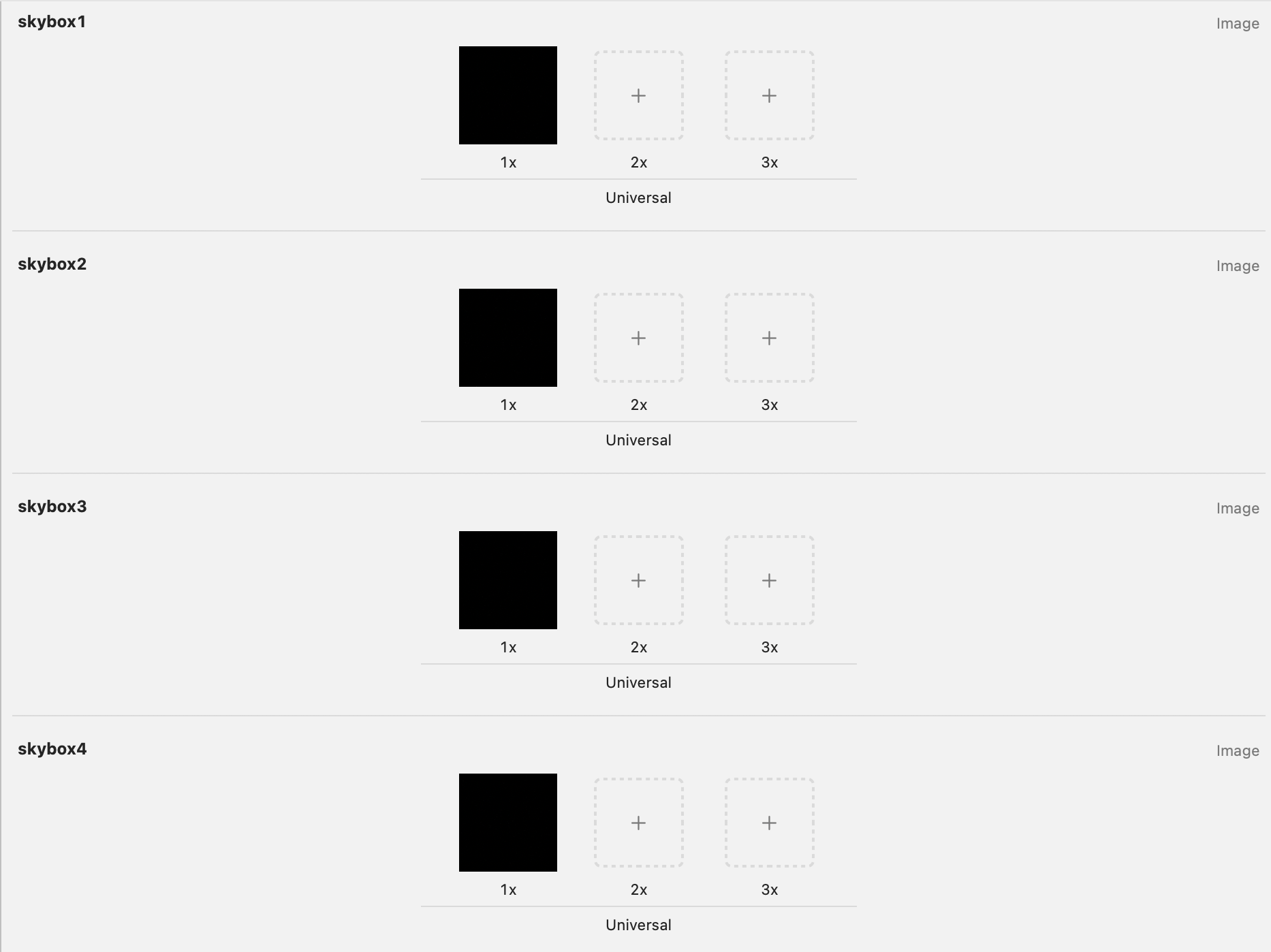

同理，拖入准备好的场景背景素材添加到这个文件夹下：

注意，这里的场景背景图片需要放入六张图片。因为给 3D 场景背景添加背景图片需要同时设置 6 个方向，即 XYZ 三个轴的正负方向。

接着定义一个名为applyTextures的方法来添加材质和背景：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 给场景添加材质
  static func applyTextures(to scene: SCNScene?) {
      guard let scene = scene else { return }
      // 给每个星球添加图片材质
      for planet in Planet.allCases {
          let identifier = planet.rawValue
          let node = scene.rootNode.childNode(withName: identifier, recursively: false)
          let texture = UIImage(named: identifier)
          node?.geometry?.firstMaterial?.diffuse.contents = texture
      }

      // 给整个场景添加背景材质
      let skyboxImages = (1...6).map { UIImage(named: "skybox\($0)") }
      scene.background.contents = skyboxImages
  }

给节点添加材质通过设置节点的geometry?.firstMaterial或者geometry?.materials。前者是只添加一个材质；后者添加多个材质。

给场景添加添加背景通过设置场景的background.contents。

最后，别忘了在makeScene方法中调用这个方法。
