SceneKit基础之实现一个太阳系场景(一)

发表于 更新于 分类于 阅读次数：

在这篇博文中，我们将实现下面这样的一个效果：

在上面的效果中，使用SceneKit创建了一个 3D 的太阳系场景。在这个场景中，有我们常见的行星，然后我们还给场景设置了一个全场景的背景。最后就是通过下面的左右切换按钮可以切换视角查看不同的行星。

创建一个项目

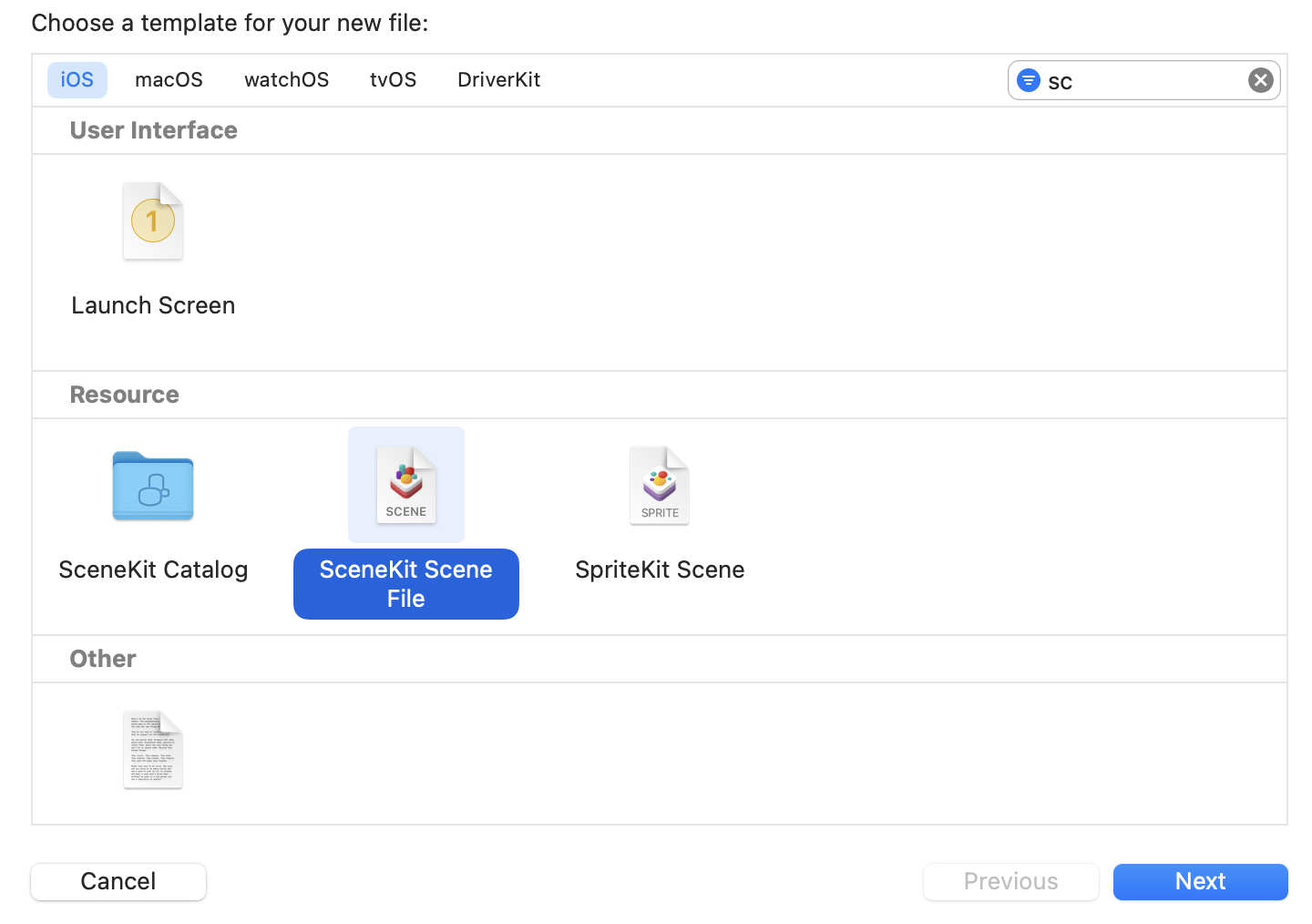

在 Xcode 中，使用通用的模板创建一个 SwiftUI 的项目。然后在项目中创建一个SceneKit Scene File，即SceneKit 的场景文件。

创建完成后，文件的扩展名为.scn：

接着，到ContentView文件中，定义一个名为makeScene的静态函数用来通过这个文件名加载场景：

1
2
3
4
static func makeScene() -> SCNScene? {
        let scene = SCNScene(named: "Solar.scn") // 通过场景文件创建一个场景
        return scene
    }

将这个函数返回场景赋值给到一个变量，供后续使用。

1
var scene: SCNScene? = makeScene()

在body部分，通过SceneView来展示这个场景：

1
SceneView(scene: scene, options: [.allowsCameraControl, .autoenablesDefaultLighting])

此时通过预览或者编译运行项目，就能看到场景文件所展示的内容了。因为现在我们的场景文件中除了一个背景什么都没有，所以我们只能看到一个简单的效果。

通过场景编辑器（Scene Editor）来编辑布局场景

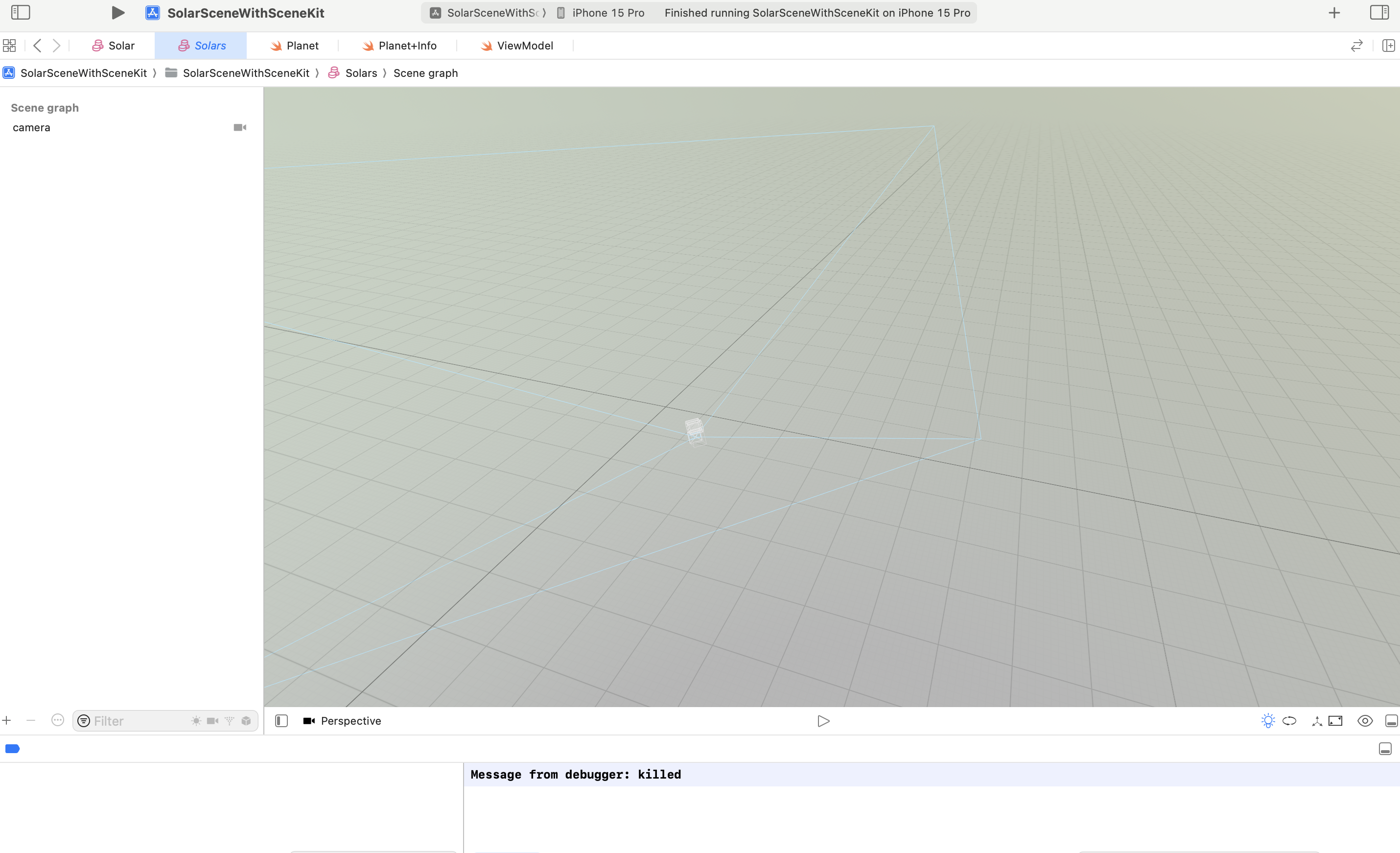

回到新建的.scn文件中，在这个文件中，Xcode 给我们提供了一个场景编辑器的功能，让我们可以直接通过界面的方式编辑一个场景。

在Scene Editor的左边区域，可以看到整个场景中包含的节点，新建的场景中摸下情况下只有一个相机（Camera）节点。让我们先来看一下 Apple 官方对场景（SCNScene）的定义：

A container for the node hierarchy and global properties that together form a displayable 3D scene.

在这个定义中，我们可以知道一个SCNScene是一系列节点的容器。这些节点属于SCNNode类型。

文档示例图

每个节点都有很多的属性可以在Scene Editor中进行设置，选中任意一个节点后，展开 Xcode 右侧的观察器：

熟悉UIKit中Storyboard界面编辑的同学会发现，这里多了很多的观察器：

  • Node inspector： 节点观察器，可以设置节点的基本属性，例如位置和大小；
  • Attributes inspetor：属性观察器；
  • Material inspector：材质观察器，可以设置节点的材质样式；
  • Physics inspector： 物理观察器，给节点添加物理效果时用到；
  • Scene inspector： 场景观察器，可以对场景进行设置。

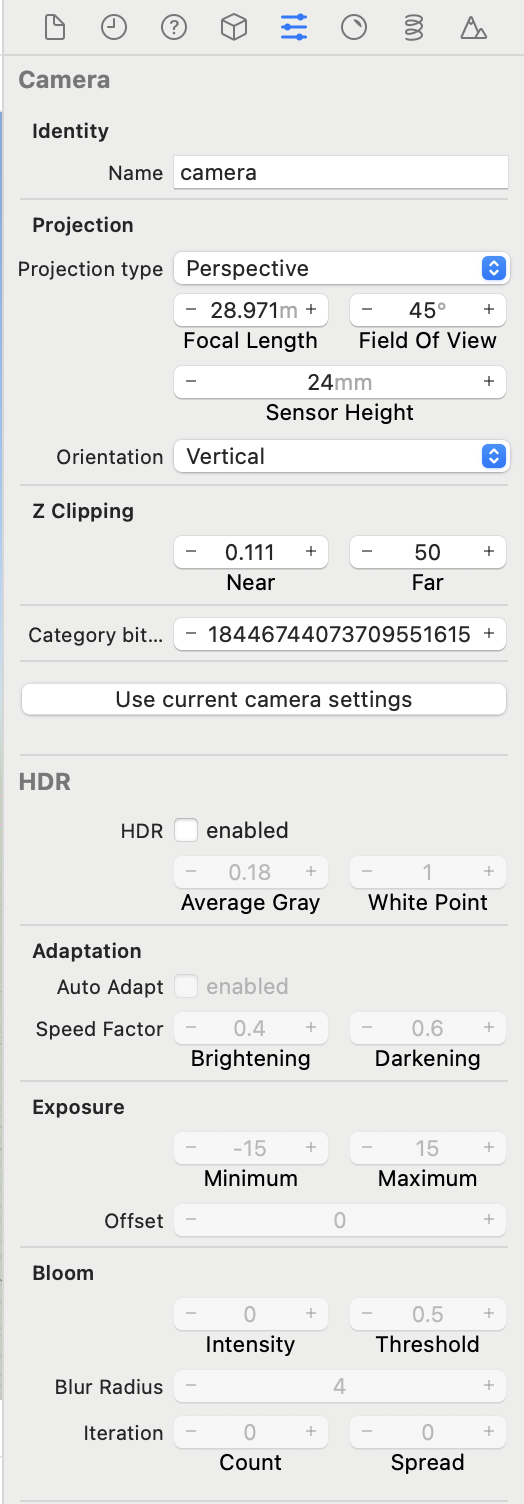

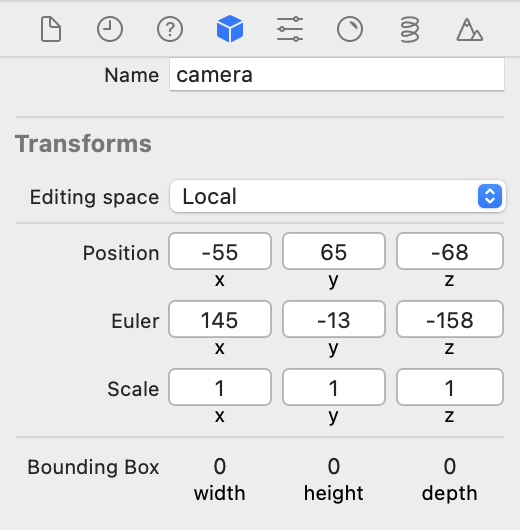

接下来，我们首先来调整一下场景中相机节点的相关属性。选中相机节点后，点击右侧的Node inspector，设置下面的属性：

在我们的场景中，每个节点都会有这些属性，每个属性都可以进行设置：

  • Identity： 节点名称，在代码中可以通过这个节点名获取到这个节点；
  • Position：节点在场景中相对于父节点的位置；
  • Euler： 节点相对于父节点的旋转；
  • Scale ：在 x、y、z三个轴上的变换尺寸

当我们改变了场景中相机节点的相关属性之后，可能看不到这个节点，可以通过对场景的缩放来查看找到节点。

向场景中添加其他节点或对象

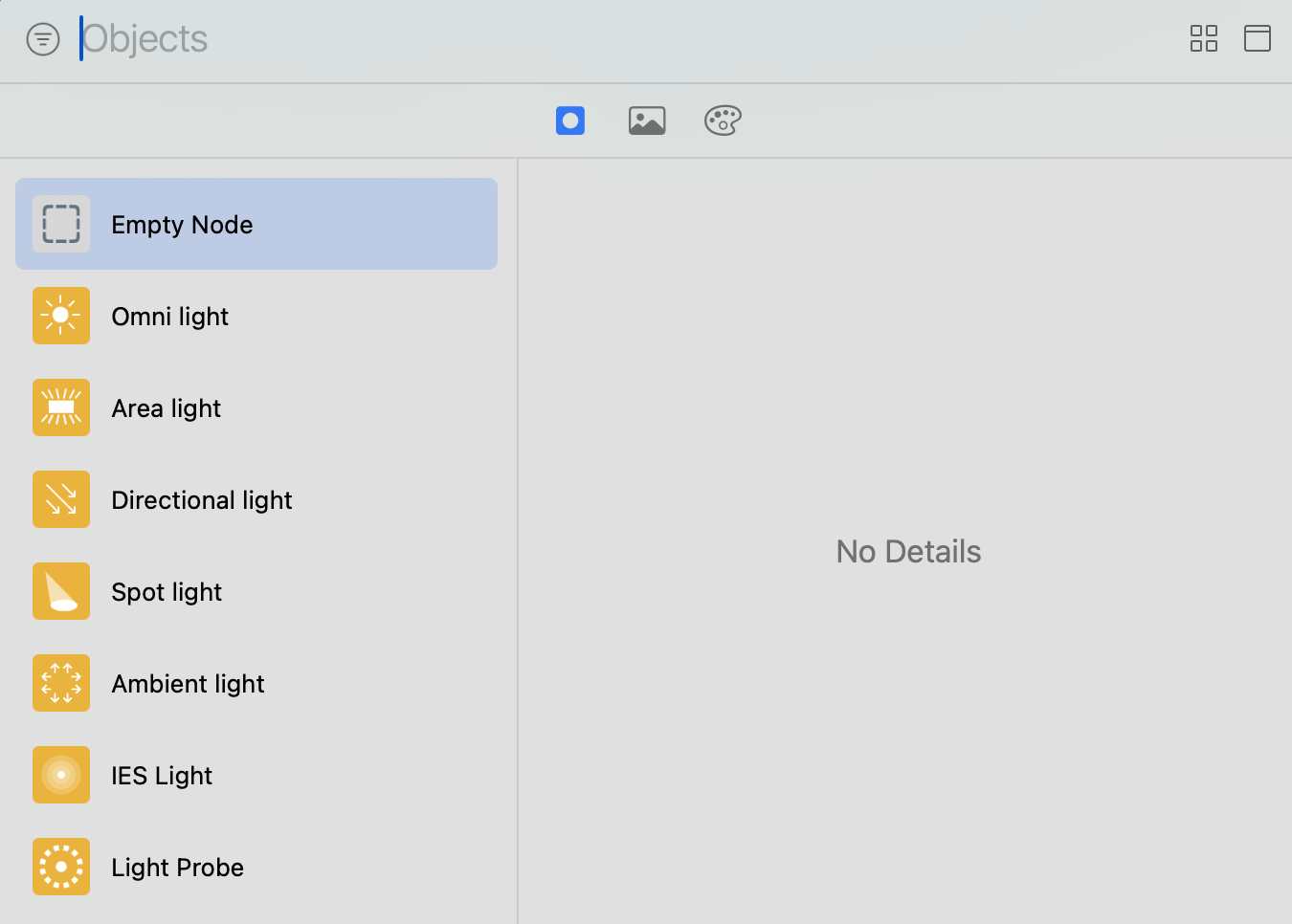

在Scene Editor中，点击Xcode顶部的**+**按钮：

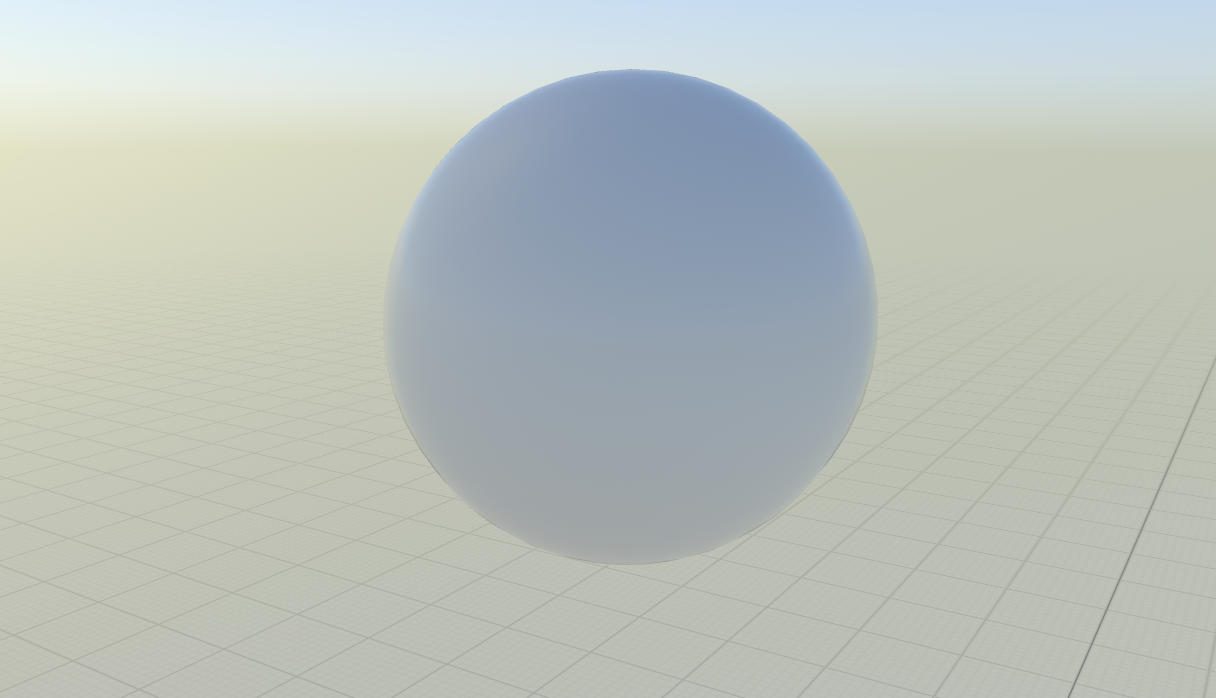

然后，我们选择一个Sphere球体对象拖入到场景中：

此时，如果运行项目，我们是无法在场景中查看这个球体的，因为这个场景并不在相机的视野范围内容。我们可以来调整一下这个球体节点的属性。

修改节点材质

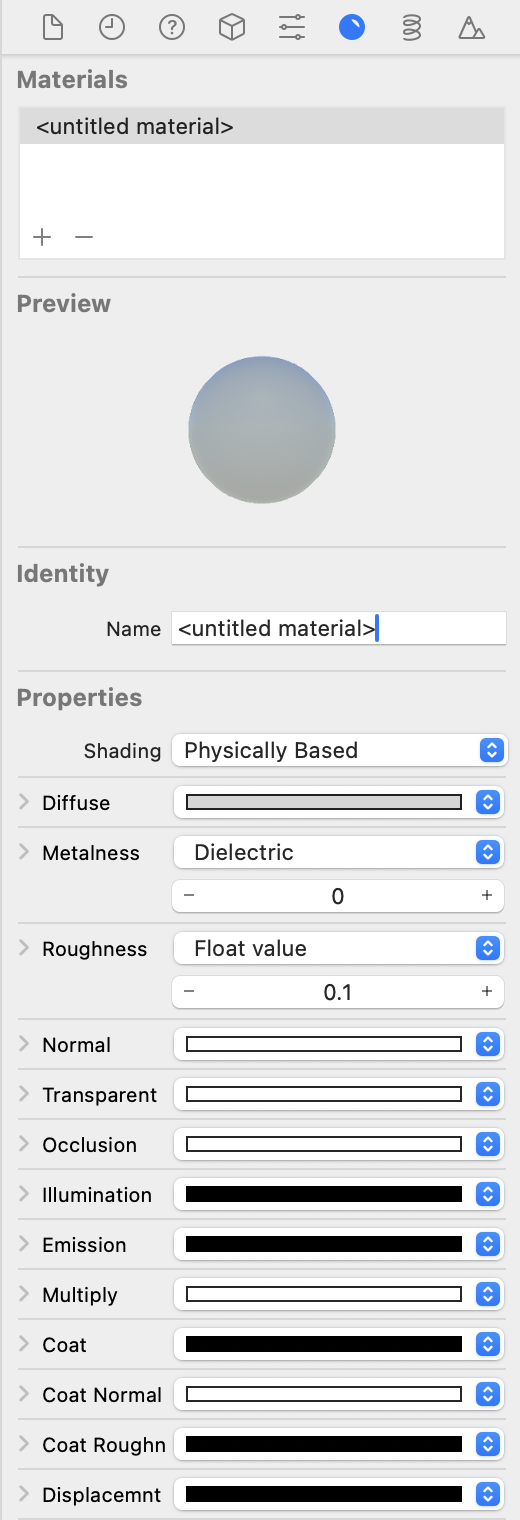

选中节点后，在观察器面板选择Materials inspector（材质观察器）。

接着，点击Diffuse的颜色选择选择器，设置一个Hex Color为**#F2FF2C，这样一来我们就给这个对象添加了一个颜色的材质效果。然后设置Illumination的颜色为white**，设置这个属性可以调整光在节点上的照明度，即便这个节点被和光源隔离，它依然能收到灯光。

修改节点的大小和相机节点视野

为了让这个节点显得更大一点，可以在Attributes inspector将Radius调整为10即可。

此时，我们会注意到这个节点依然没有在相机节点的视野内。一方面可以调整这个节点相对于相机的位置；另一方面可以直接调整相机的Z Clipping 属性。

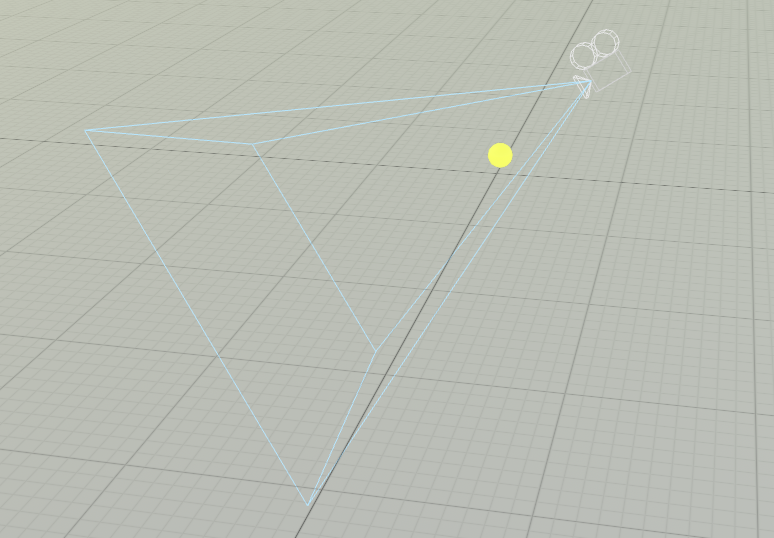

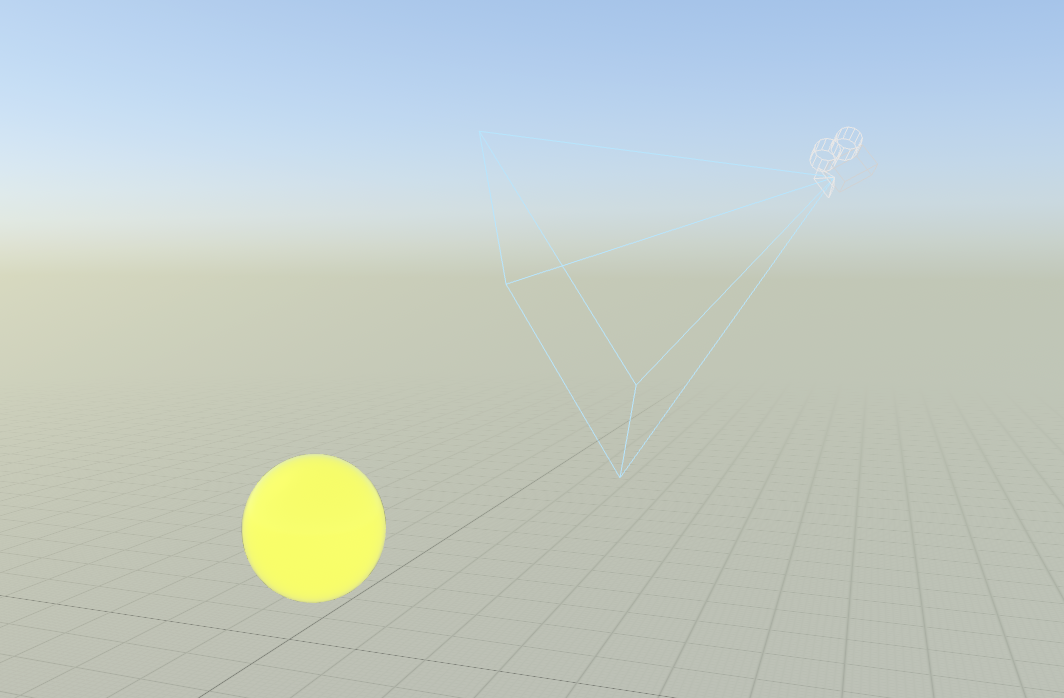

这个属性有两个值，一个是Near，另一个是Far。这里我们将Far的值调整为300。此时的效果如下：

添加其他的节点

按照上面相同的方式添加其他的节点，同时设置节点的位置、大小、节点名、节点颜色材质以及节点光照效果。以下所有的节点均为Sphere。

Mercury
  • Name：mercury
  • Position： x:0，y:0， z:15
  • Diffuse： #BBBBBB
  • Roughness：节点粗糙度为1，取值范围为 0～1。0 表示光滑，反光越多；1 表示粗糙，反光越少。
Venus
  • Name：venus
  • Position： x:0，y:0， z:35
  • Diffuse： #59B1D6
  • Radius：2
  • Roughness：节点粗糙度为1。
Earth
  • Name：earth
  • Position： x:0，y:0， z:50
  • Diffuse： #2F5CD6
  • Radius：2
  • Roughness：节点粗糙度为1。
Mars

  • Name：mars

  • Position： x:0，y:0， z:75

  • Diffuse： #C65B2C

  • Radius：2

  • Roughness：节点粗糙度为1。

Saturn
  • Name：saturn
  • Position： x:0，y:0， z:150
  • Diffuse： #D69D5F
  • Radius：5
  • Roughness：节点粗糙度为1。
给土星添加星环

众所周知，土星有一个与众不同支持在于它有一个自己独特的星环。所以我们接下来要给saturn节点添加一个星环的子节点。

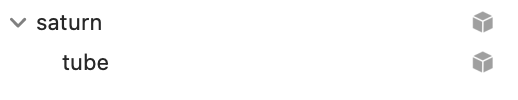

点击 Xcode 顶部的**+按钮，选择或者搜索一个Tube**形状节点添加到saturn节点上。添加完成后，在节点管理中中的结构如下：

接着，我们调整Tube形状的以下属性：

  • Inner raduis： 7
  • Outer radius：9
  • Height：0.1

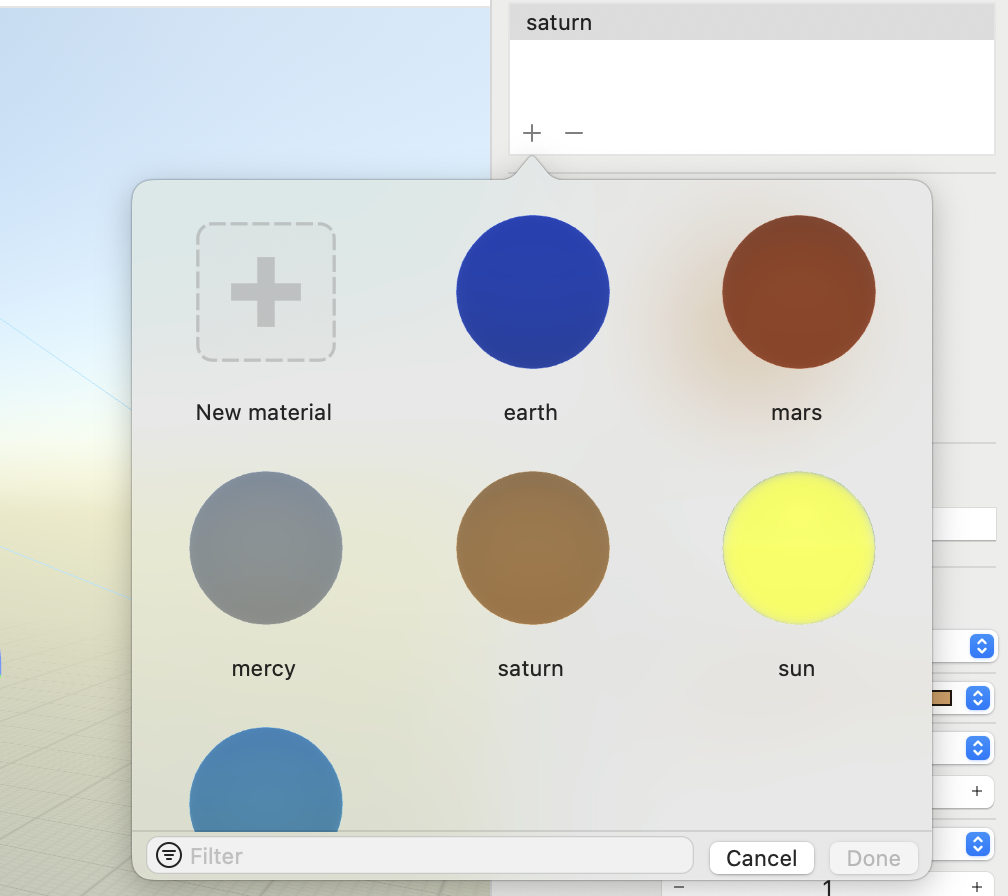

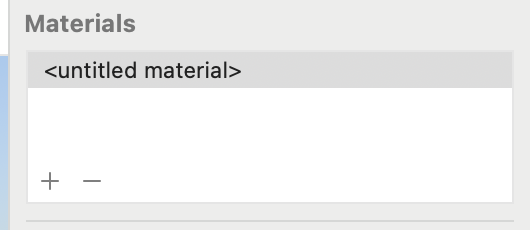

然后，就是让这个Tube 节点使用和saturn相同的材质效果。在Tube 的Attritubes insepector中，找到Materials属性，

点击左边的➕按钮，选择对应的材质即可。

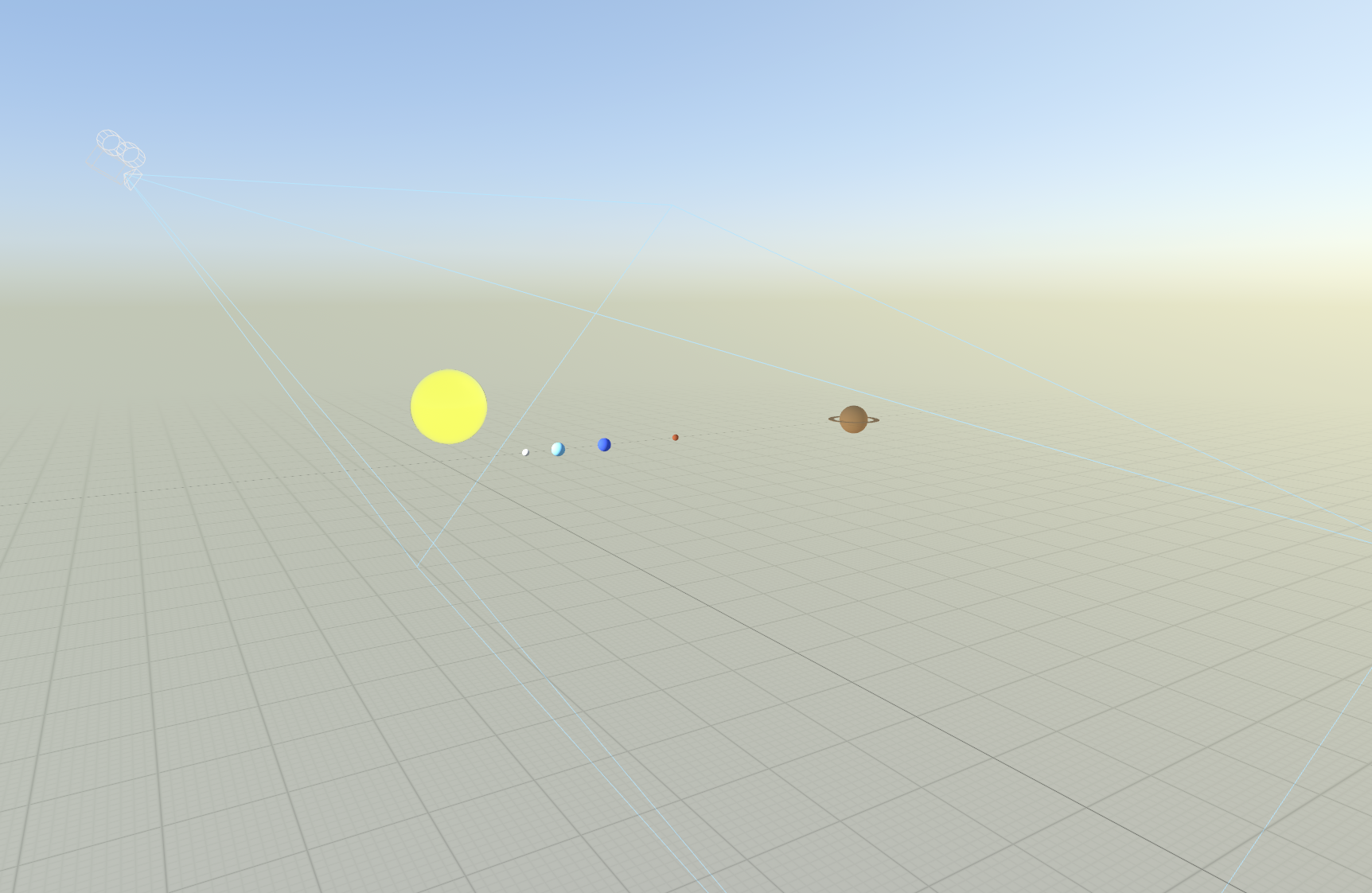

此时的场景中效果如下：
